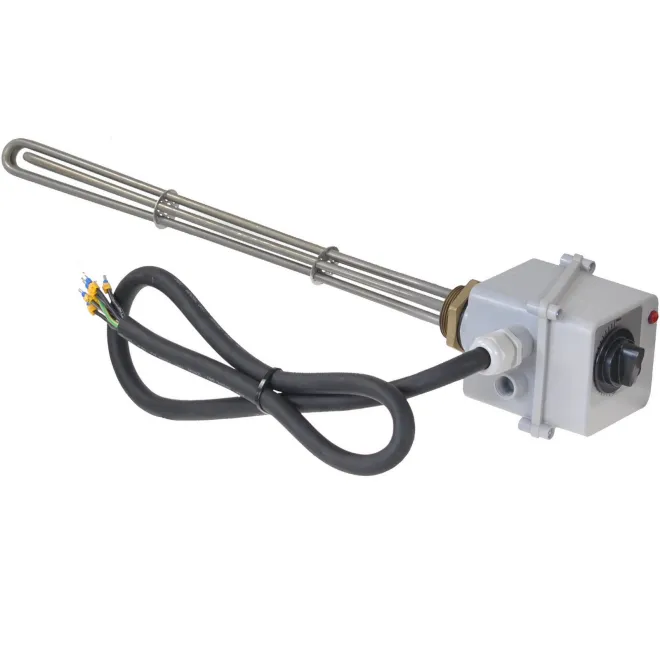

Die Elektroheizstäbe aus der Serie ES/BSP eignen sich ideal als Zusatzerwärmung von Wasser in geschlossenen Behältern.
Durch den direkten Einbau in den Brauchwasser- oder Pufferspeicher, arbeitet ein Heizelement höchst effektiv und schnell.
Die preiswerten Anschaffungskosten sind neben dem nahezu wartungsfreien Betrieb eine der Vorteile im Vergleich zu fossilen Heizungen, wie Öl- oder Gaskessel.

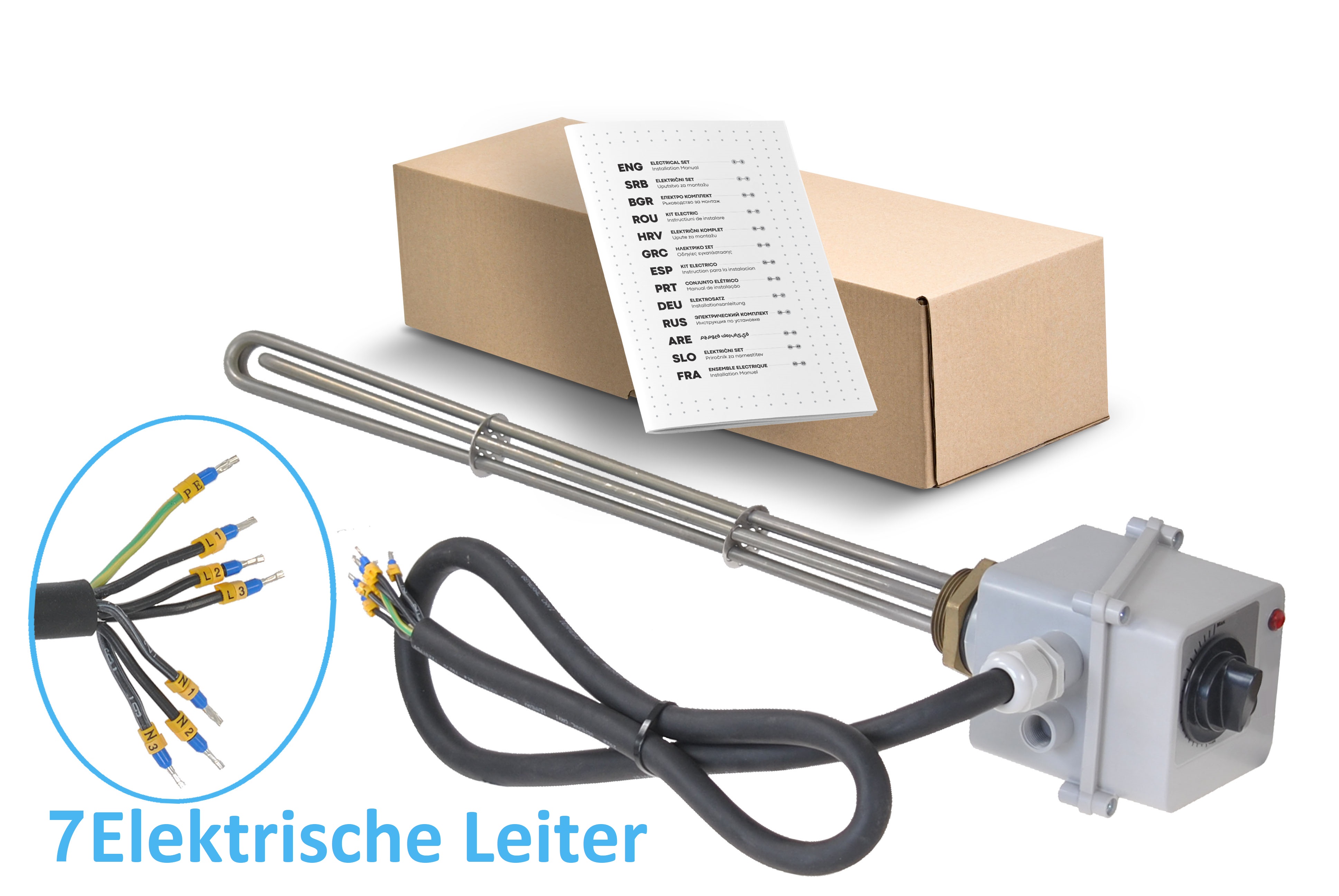

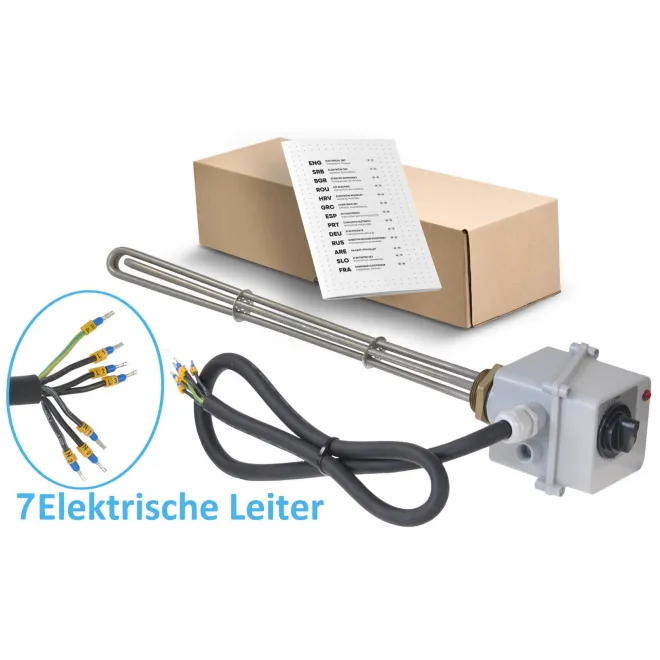

Der Vorteil der ES/BSP liegt in den unterschiedlichen Anschlussleistungen je nach verwendetem Schema, wodurch sie ideal für die Nutzung regenerativer Energie für den Eigenverbrauch geeignet sind. Die Schemas können unkompliziert durch das verwendete 7-Polige-Schaltkabel realisiert werden (L1,N1,L2,N2,L3,N3,PE). Es können nur die abgebildeten Schaltschematas genutzt werden, hier bitte auf die 3x230V oder 400V Varianten achten, andere Schemas sind nicht möglich.
Die Heizrohre des Elektroheizstabes bestehen aus hochkorrosionsbeständigen Edelstahl AISI 316L.
Die gewünschte Temperatur kann mittels Thermostat von 10°C bis 75°C stufenlos eingestellt werden. Die Heizstäbe verfügen über ein Sicherheitsthermostat mit einem Sicherheitstemperaturbegrenzer (STB), der eine Überhitzung verhindert und ggf. die Stromzufuhr unterbricht. Der Heizstab wird in eine Einschraubmuffe mit einem 1 1/2" Anschlussgewinde montiert, die Montage muss immer waagerecht erfolgen, ohne dass die Heizrohre beim Einbau zusammengepresst werden.
Je nach Speichergröße stehen verschiedene Leistungsgrößen von zur Verfügung. Als Anhaltspunkt dient die Einbaulänge und ggf. die Tabelle mit vorgeschlagenen Leistungsgrößen je nach Speicherinhalt.
Verbindliche Hinweise:
Vor der elektrischen Inbetriebnahme muss der Behälter vollständig mit Wasser gefüllt sein. Während des Aufheizvorganges muss der im Innenkessel entstehende Überdruck bei druckfestem Anschluss aus dem Sicherheitsventil und bei drucklosem Anschluss aus der Überlaufmischbatterie tropfen. Je nach Kalkgehalt des Wassers und den Betriebsbedingungen kann es notwendig sein, in gewissen Zeitabständen die Heizkörper vom Kesselstein zu befreien.
Empfehlung des Herstellers zur Auswahl der Leistungsgröße:
- Je 80 Liter Wasser = 2 kW Heizelementleistung -
z.B. bei einem 500-Liter-Warmwasserbereiter, gilt: 500/80 = 6,25 ➣ 6,25 x 2 kW = 12,5 kW (erforderliche Leistung)
In diesem Fall müssen wäre folgende Variante möglich:
Zum Beispiel für die Installation in der unteren Position (als Hauptheizelement) 9 kW und für die obere Position (als zusätzliches Heizelement) eine Leistung von 4,5 kW.
Der Kaltbereich des Heizelements muss mindestens 15mm in den Warmwasserspeicher hineinragen. D.h. die Einbaumuffe darf in der Gesamtlänge nicht länger als 9,5cm sein.

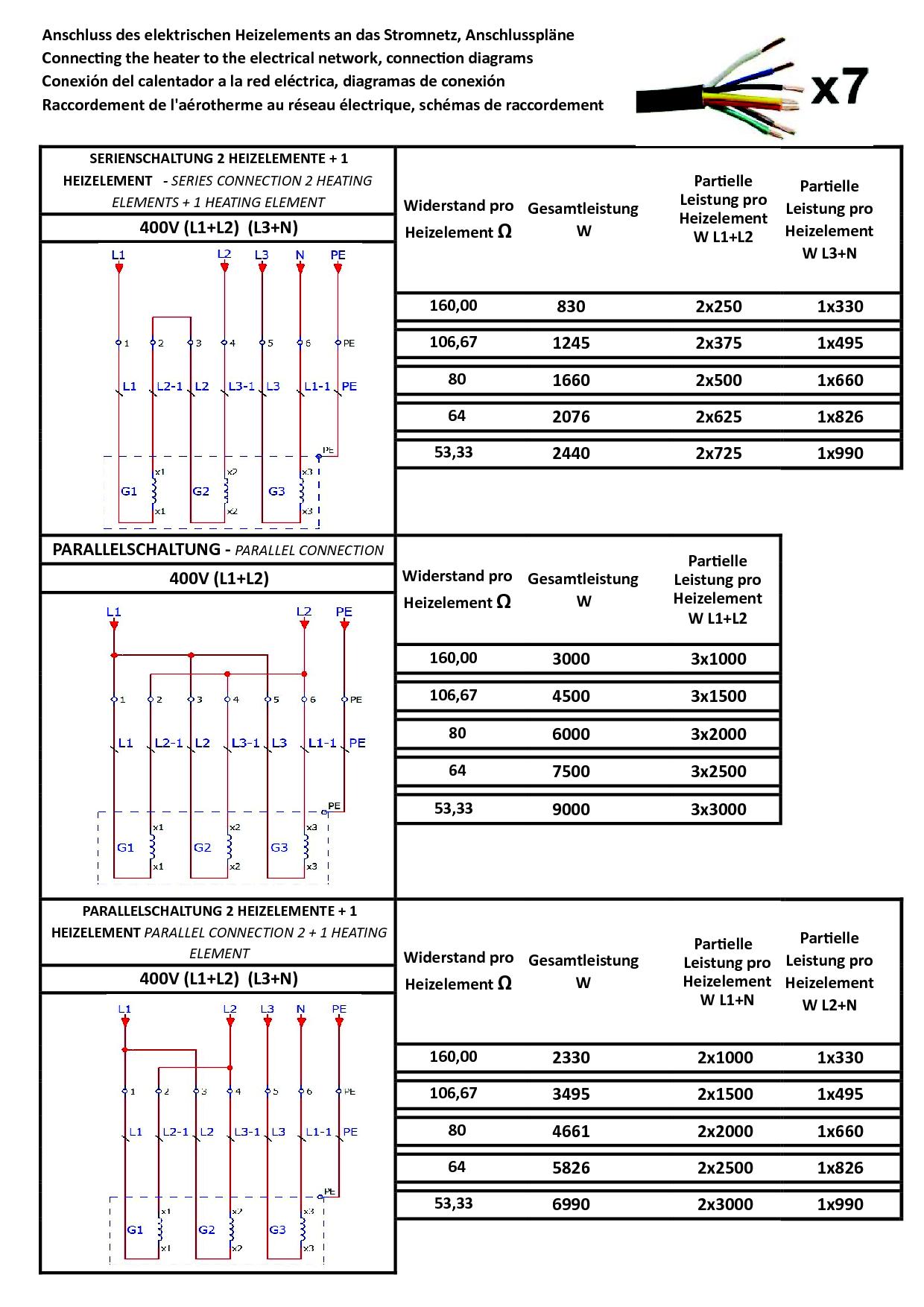

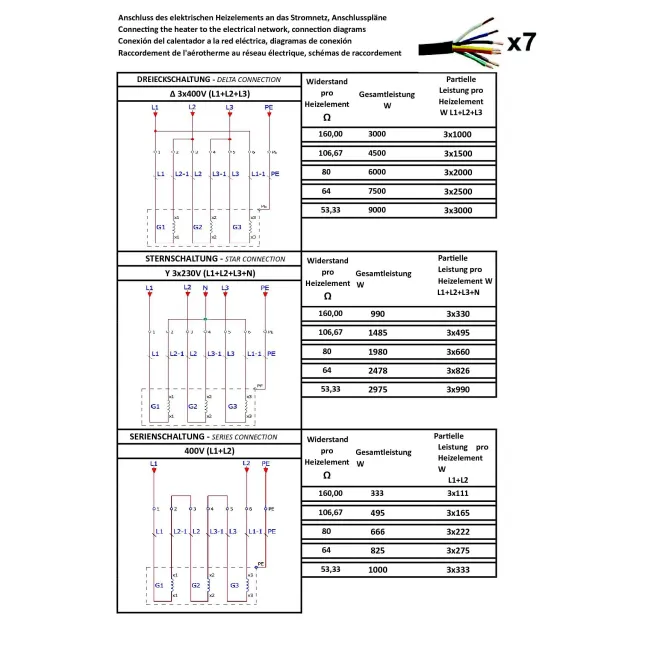

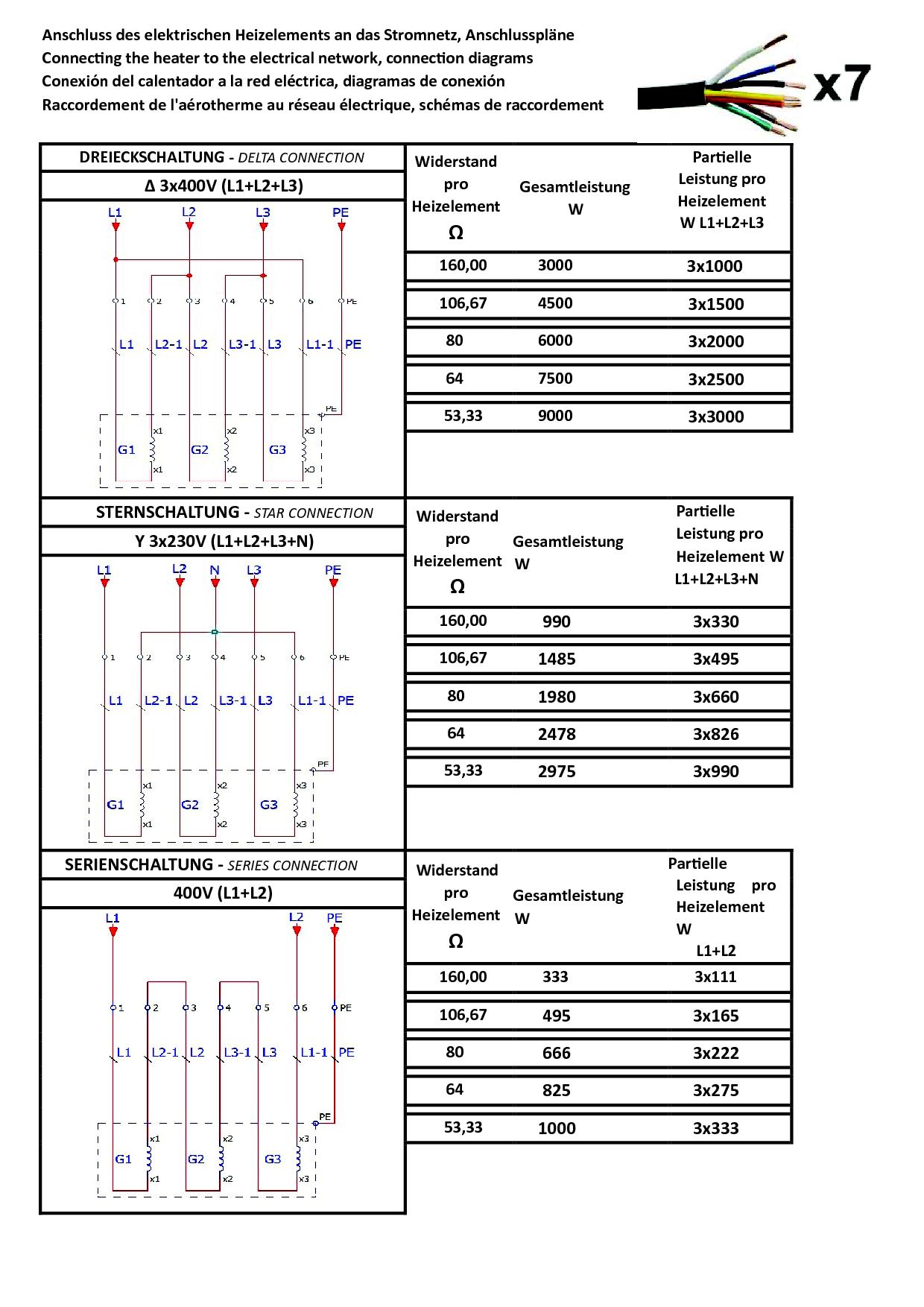

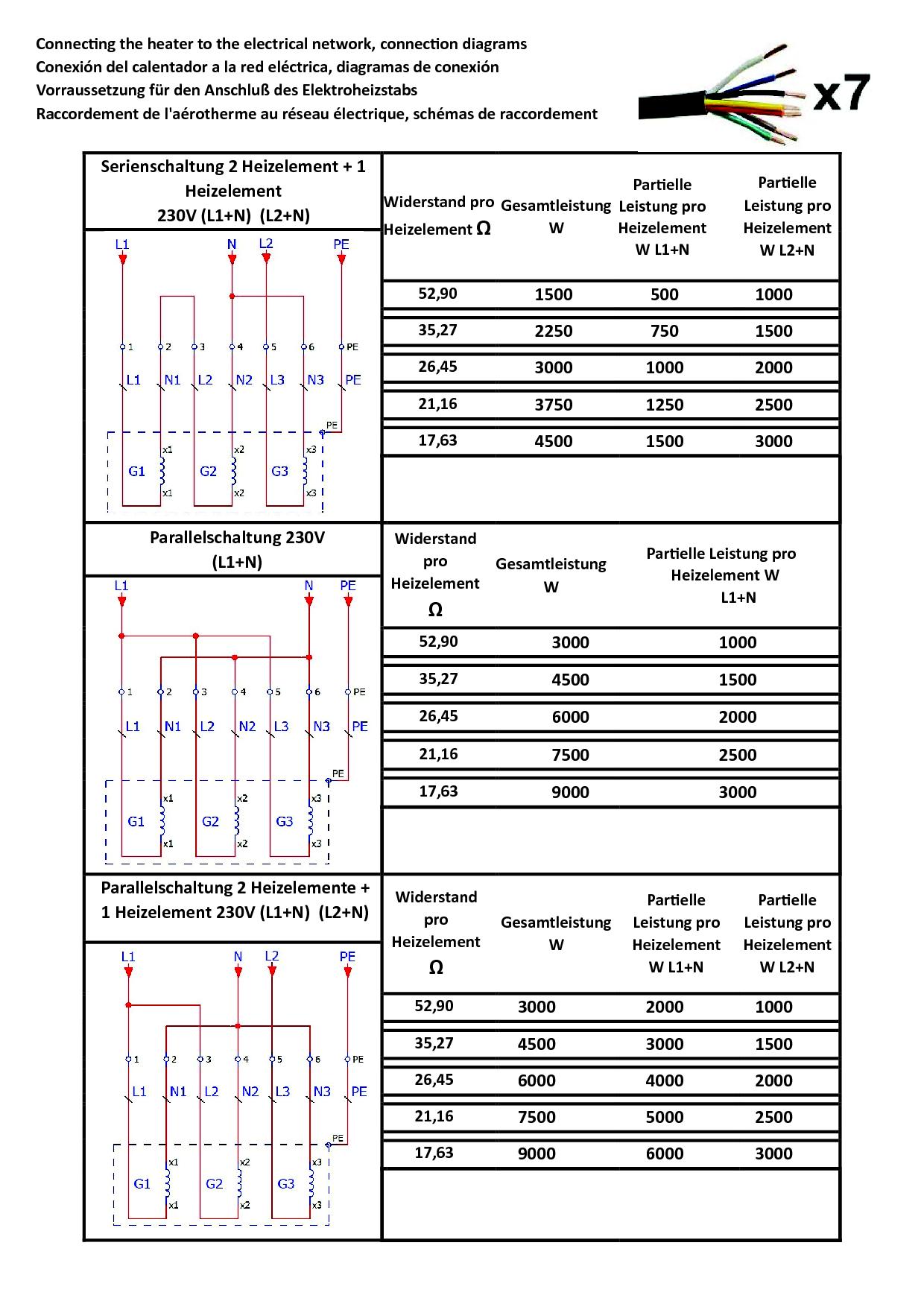

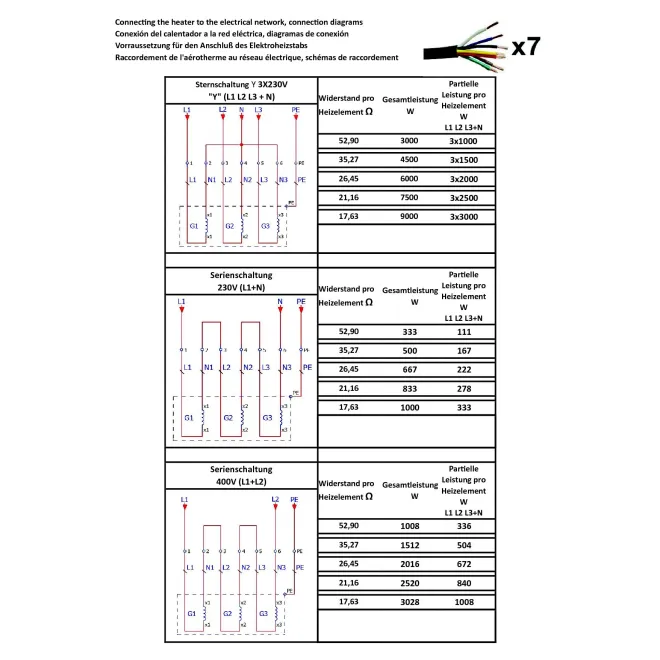

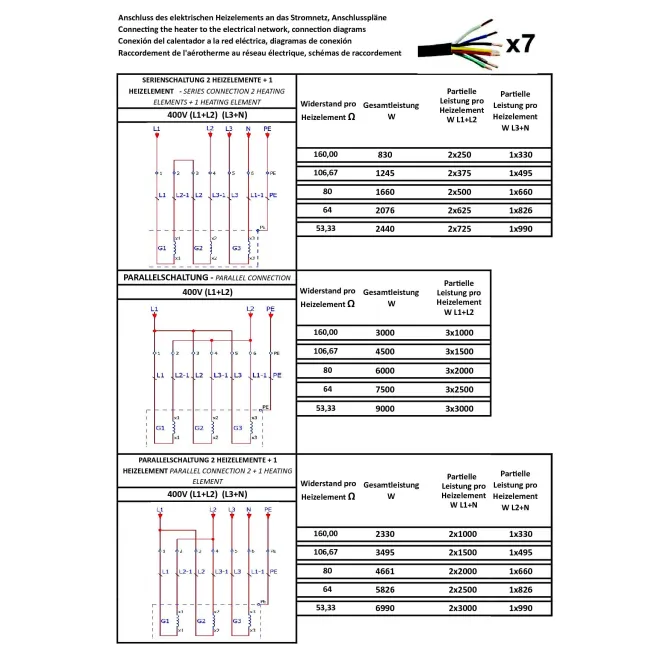

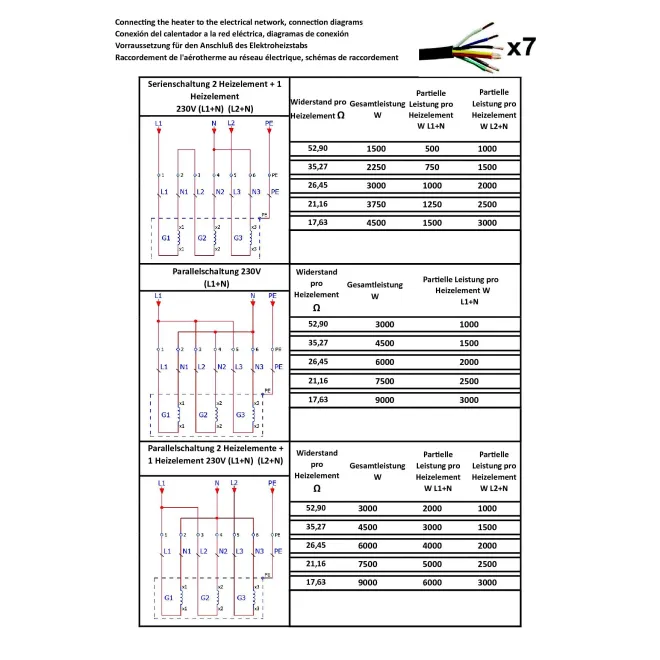

Beachten Sie unbedingt die Anschluss-Schaltpläne:
Wenn man ein Heizelement 3x230 V (Sternschaltung ⅄) mit beispielsweise 6000 W als Heizelement in Dreieckschaltung (△) anschließt, haben die Heizelemente in diesem Fall eine dreimal höhere Leistung (fast 18000 W) und brennen nach wenigen Betriebsstunden durch.
Wenn man ein Heizelement 400 V (Delta-Anschlussplan △) mit beispielsweise 6000 W als Heizelement in einem Stern-Anschlussplan (⅄) anschließt, erhält man eine dreimal geringere Leistung als die angegebene Leistung.

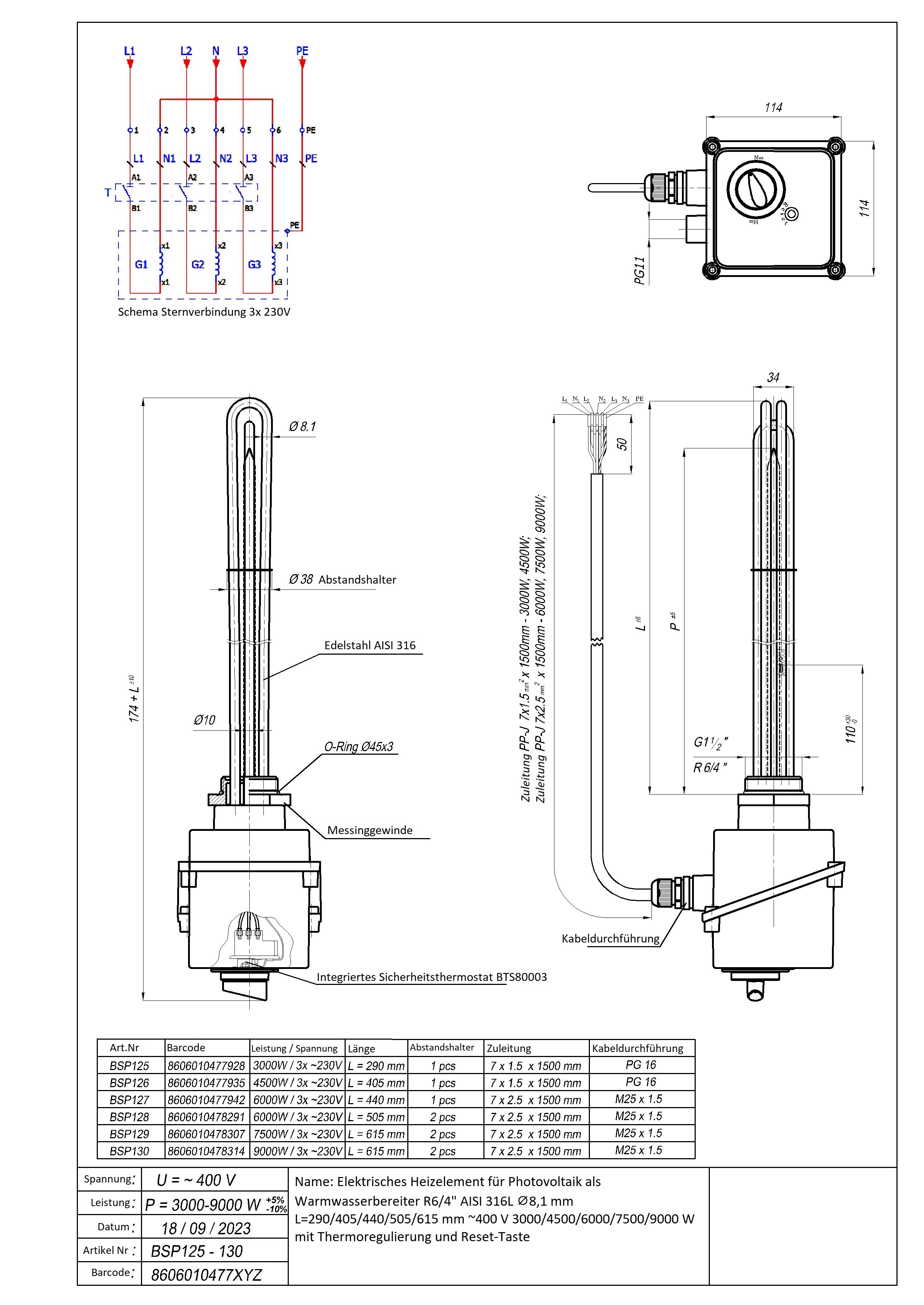

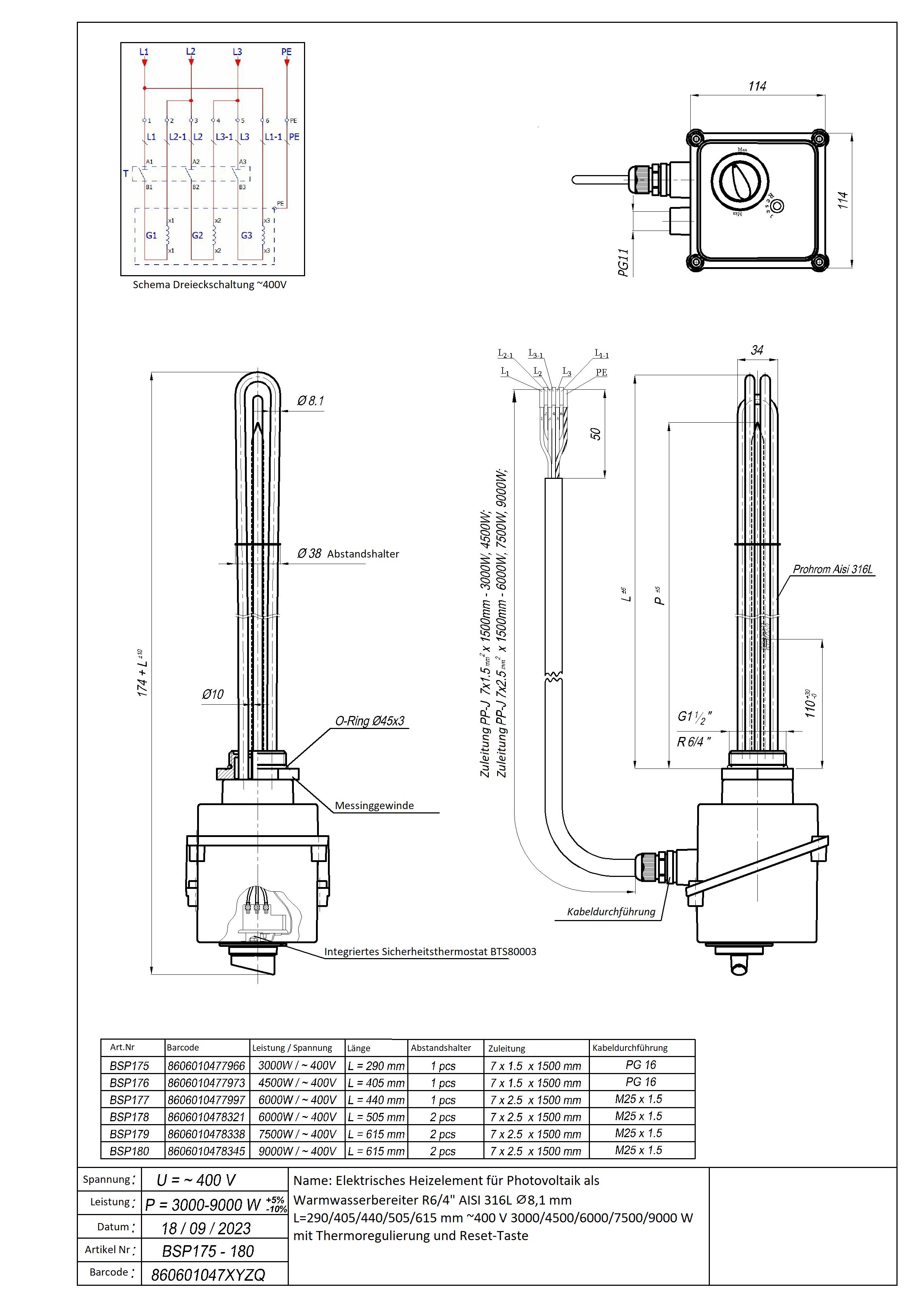

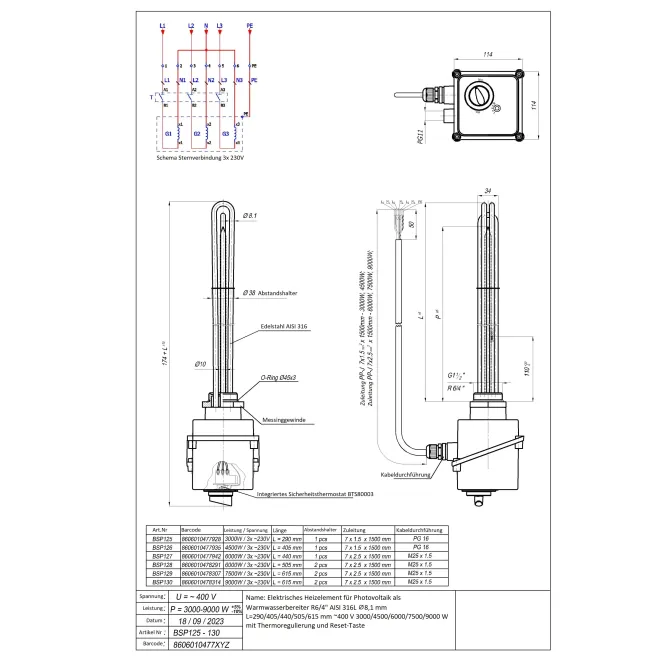

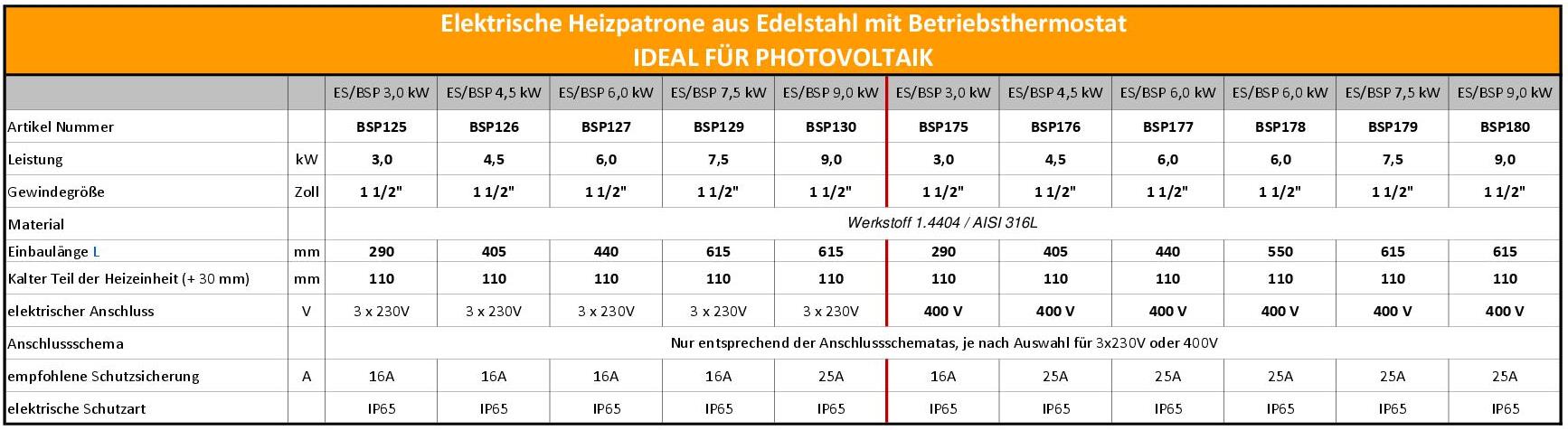

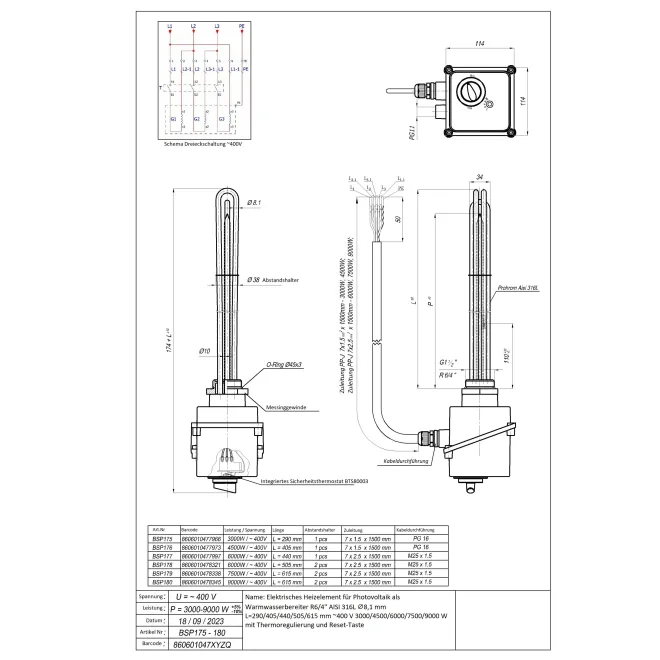

Bitte beachten Sie die Einbaulängen:
| Leistung |
3000W |
4500W
|
6000W - L440
|
6000W - L505 |
7500W
|
9000W |
| Einbaulänge |
290 mm |
405 mm |
440 mm |
505 mm |
615 mm |
615 mm |
Vorteile auf einen Blick:
Aus Korrosionsbeständigen Edelstahl AISI 316L
Leistungen je nach Schaltbild von 333W bis 9 kW
Zur Aufheizung von Wasser in Trinkwasserspeichern geeignet
Heizstab mit 11/2" AG
Mit Sicherheitsbetriebsthermostat und Sicherheitstemperaturbegrenzer
